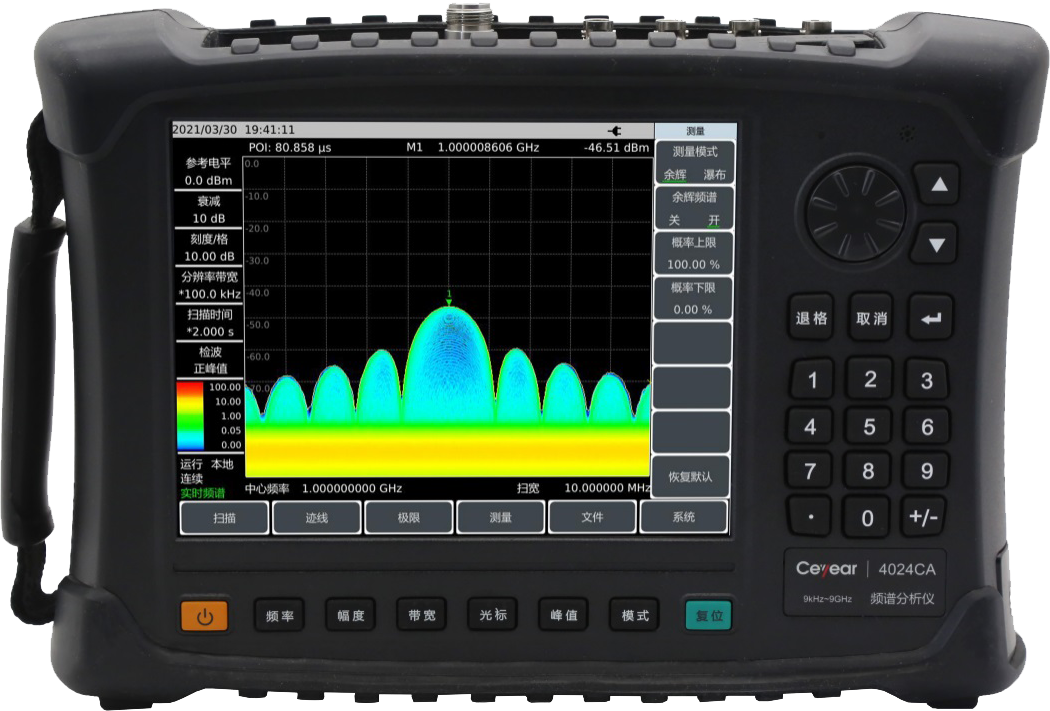

中電科思儀4024CA頻譜分析儀

4024CA頻譜分析儀是一款專為外場測試而設計的大寬帶手持式實時頻譜分析儀，最大實時分析帶寬達到120MHz，具有實時頻譜分析、5G NR解調分析、LTE FDD/TDD解調分析、GSM/EDGE解調分析、定向分析等多種測量功能模式以及場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、諧波失真、頻譜發射模板/雜散發射模板、室內/室外地圖測量等多種智能測量功能，采用8.4寸大屏幕液晶及電容觸摸屏一體化設計方便用戶操作，結構形式采用手持式機箱，體積小、重量輕、供電靈活、便于機動，極其適合現場使用。

4024CA頻譜分析儀可應用于移動通信、無線通信、衛星通信等設備的現場調試與安裝維護、無線通信信號解調分析、干擾源測向與地圖定位、寬帶調制或瞬變信號的測試分析等領域，可為用戶的外場頻譜測試提供比較完善的解決方案。

參數：

頻率范圍：9KHz~9GHz

分辨率帶寬：1Hz~10MHz

相位噪聲（典型值）：-108dBc/Hz@10KHz

顯示平均噪聲電平：前置放大器關閉：≤-140dBm（2MHz～3GHz），≤-138dBm（3GHz～9GHz）

                             前置放大器打開：≤-160dBm（2MHz～3GHz），≤-157dBm（3GHz～9GHz）

特色功能：

• 1. 512M大容量IQ數據捕獲功能；

• 2.多種測量功能模式：頻譜分析、干擾分析（瀑布圖、RSSI）、實時頻譜分析、定向分析（直接查找、水平掃描、地圖定位）、5G NR解調分析、LTE FDD/TDD解調分析、GSM/EDGE解調分析等；

• 3.多種智能測量功能：場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、諧波失真、頻譜發射模板/雜散發射模板、室內/室外地圖測量等，支持GPS/北斗定位及對機內晶振的頻率馴服校準功能；

• 4.多樣的輔助測試接口：10MHz參考輸入輸出接口、GPS天線接口、零掃寬中頻輸出接口、外觸發輸入接口等；

• 5.方便快捷的用戶操作體驗：8.4寸大屏幕高亮液晶以及大字體顯示、便捷的電容觸摸屏操作、液晶與觸摸屏一體化設計、多種顯示模式等。
